ZJQ气冷罗茨真空泵


概述

气冷式罗茨真空泵是在普通罗茨真空泵的基础上增加了旁路气体冷却系统。外置冷却器使气体自动进行循环冷却转子与泵体,冷却气体从泵体的两侧进入泵的吸气腔,使泵不会因压缩气体而出现过热,使其可以在高压差和高压缩比下长期可靠运行,但对泵的抽气性能没有任何影响。泵可以单独使用也可以多台串联使用,或与液环真空泵和普通罗茨真空泵串联成机组,达到更高真空度来满足各类工艺要求。

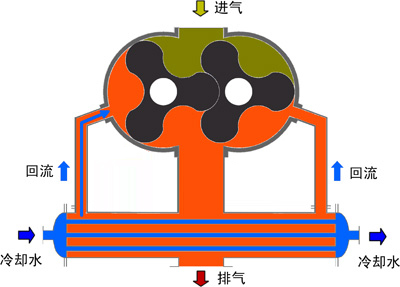

ZJQ系列气冷式罗茨泵结构如图所示,在泵腔内有两转子(两叶或多叶)安装在一对平行轴上,由传动比为1的一对齿轮带动作彼此反向的同步旋转运动。在转子之间,转子与泵壳内壁之间,保持有一定的间隙,可以实现高转速运行。与ZJ系列普通罗茨真空泵相比,ZJQ系列气冷式罗茨真空泵在泵体侧面适当位置设计有回流口,将冷却的气体导入泵腔内以冷却转子,使转子温度保持在规定的范围内,因此ZJQ系列气冷式罗茨真空泵可承受更高的压差(可达90kPa)而不会发生过热。


特点

可直排大气,无废水排放;
可与前级泵串联组成罗茨机组,节能效果显著。与普通罗茨泵相比,因ZJQ气冷式罗茨真空泵可高压差工作,可适当减小前级泵从而达到节能效果。
适用范围宽。因排气侧可承受高压力,有效地解决了普通罗茨真空泵因压差过大、前级泵真空度差而造成的过载、过热现象;
可在更高的入口压力下工作。ZJQ系列气冷式罗茨真空泵理论上可以在入口为大气压力的状况下工作;
电机功率不确定。ZJQ系列气冷式罗茨真空泵需根据工艺条件计算实际工作时的最大压差从而确定所需的电机功率。
ZJQ型罗茨泵(气冷式)传动传递力矩,主轴传递扭矩的动密封为静密封(即无骨架油封及机械密封),实现动力零泄漏传递。
ZJQ型罗茨泵(气冷式)无机械接触摩擦噪音,可避免高频振动,传递动力,实现罗茨真空泵的平稳运行。
ZJQ型罗茨泵(气冷式) 可实现工作机械运行中的过载保护。
ZJQ型罗茨泵(气冷式)与刚性联轴相比较,起动时无冲击,安装、拆卸、调试、维修均较方便。
ZJQ型罗茨泵(气冷式) 改转轴动密封为隔离套静密封,可彻底消除由于轴动密封磨损而造成的真空泄漏及润滑漏油等老大难问题,实现长久密封。
ZJQ型罗茨泵(气冷式)不需要润滑,无介质与润滑剂污染,净化环境。
ZJQ型罗茨泵(气冷式) 密封性能与转轴转速无关。
本系列泵与普通ZJ、ZJP型泵安装尺寸、性能参数相同。

主要技术性能规格:
型号 抽速 极限压力 最大允许压差 转速 进气口通径 排气口通径 电机功率
(L/s) (Pa) (Pa) (r/min) (mm) (mm) (kW)
ZJQ-150 150 1.6×104 8.5×104 2880 100 100 3~15
ZJQ-300 300 1.6×104 8.5×104 1440 150 150 4~30
ZJQ-600 600 1.6×104 8.5×104 2900 150 150 7.5~55
ZJQ-1200 1200 1.3×104 8.8×104 1460 300 300 15~132
ZJQ-2500 2500 1.3×104 8.8×104 1470 400 300 22~250
ZJQ-5000 5000 - 4×104 1480 400 300 37~250
ZJQ-10000 10000 - 4×104 1480 500 400 55~500
注:表中所列极限压力为该泵单独使用直排大气时的极限压力值,配用前级泵时的极限压力与ZJ系列罗茨真空泵相同,可参照相应的罗茨真空机组的极限压力值。


应用

该泵及机组可达到各种极限真空及工作压力,泵及机组的合理选用可参考上表,并与本厂详细商议,在以下几种情况中,均可采用气冷泵及其机组。
①负载特别大;
②抽气时间短;
③粗真空至高真空均需大抽速;
④需要避免普通泵工作介质的场合。
该泵及机组可广泛适用于真空冶炼、真空干燥、真空浸渍、真空蒸馏、真空脱气、航空模拟试验、气体输送、真空吸送及电站吸尘和其它真空作业中。

型号 D D1 D2 d d1 d2 K n-K1 n-K2 ФS
ZJQ300 150 200 225 80 125 145 20 8-M10 4-M8 Ф 48h6
ZJQ600 200 260 285 100 145 170 22 12-M10 4-M10 Ф 58h6
ZJQ1200 250 310 335 150 200 225 24 12-M10 8-M10 Ф 75h6
ZJQ1800 320 395 425 150 200 225 28 12-M12 8-M10 Ф 90h6
ZJQ2500 320 395 425 150 200 225 28 12-M12 8-M10 Ф 90h6
ZJQ3750 400 480 510 200 260 285 35 16-M12 12-M10 Ф 100h6
ZJQ5000 400 480 510 200 260 285 35 16-M12 12-M10 Ф 100h6

型号 L L1 L2 L3 L4 H H1 H2 H3 H4 W W1 W2
ZJQ300 304 479 386 110 80 390 30 20 210 140 480 420 245
ZJQ600 380 540 462 135 94 470 40 25 255 175 580 520 310
ZJQ1200 480 649 523 180 110 560 50 25 305 225 710 620 365
ZJQ1800 440 691 543 150 140 700 60 30 380 285 900 800 460
ZJQ2500 600 771 623 230 140 700 60 30 380 285 900 800 460
ZJQ3750 580 812 653 225 170 860 60 35 460 340 1120 1000 570
ZJQ5000 780 912 753 315 170 860 60 35 460 340 1120 1000 570
